밀봉품 전용 AIR LEAK TESTER LS-R740WL
본문
제품정보

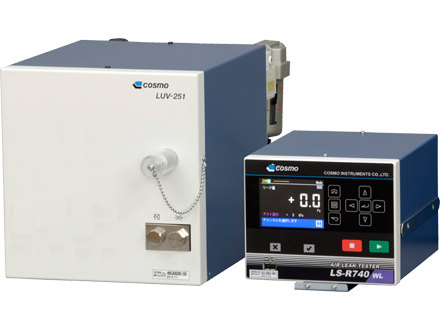

밀봉품 전용 AIR LEAK TESTER LS-R740WL
검사물을 캅셀에 넣고 압력을 공급한 후, 밀봉품으로 흘러 들어가는 누설에 의한 압력변화를 계측합니다.
▣ 특징
▶ 아이콘 표시로 직관적인 조작이 가능하여 누구라도 손쉽게 사용 가능
▶ Test압, 차압(Leak량) 파형 모니터 기능
▶ Work, Master의 용적보정 설치로 간단히 조정
▶ 표시언어 변경 기능(영어, 일본어, 중국어)
▶ USB 포트를 통해 간단히 데이터 수집
▶ 센서부를 대상 캅셀의 가까이에 설치
▣ 사양
|
차압
|
분해능
표시범위 정도 보증범위 센서 과압 표시정도 *1 |
0.1 Pa
±999.9 Pa ±1000 Pa 5 MPa ±2.5% of rdg ±1Pa, 단, 50Pa 이하 ±2Pa |
|||
|
표시단위 *2
|
Test압
|
kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
|
|||
|
Leak량
|
Pa, kPa, mL/s, mL/min, L/min, Pa·m3/s, E-3 Pa·m3/s, Pa/s, Pa/min, *Pa/s, *Pa/min (mmH2O, inH2O, mmHg, in3/min, in3/d, ft3/h)
|
||||
|
K(Ve)
(Leak 계수)
|
mL, L (in3, ft3) | ||||
|
Leak량 표시
|
4자릿수 Sampling Rate : 10회/초
|
||||
|
Leak Limit (표준)
|
±999.9 Pa 이하
|
||||
|
채널수
|
32 (0 ~ 31 ch)
|
||||
|
타이머 설정
|
999.9 초 (분해능 0.1초)
|
||||
|
전원 (Power)
|
AC100 - 240V ±10 %, 50/60Hz, 70VA max
|
||||
|
Test압원 (Pressure source)
|
Clean Air를 사용. 원압은 Test압 및 Pilot압보다 높은 압력이 필요
|
||||
|
Pilot압원 (Pilot Pressure)
|
설치되어 있는 Pilot압용 Filter Regulator로 설정 : 설정범위 400 ~ 700kPa
|
||||
|
배관 접속구경
|
Rc 1/4 : Test압, Pilot압, Work 배관, Master 배관
|
||||
|
CPU
|
SH-2A 144MHz DRAM 8MB
|
||||
|
LCD/TP
|
3.5인치 컬러액정 320×240 Dot (QVGA)
|
||||
|
환경온도
|
사용온도 : 5 ~ 45°C 보존온도 : -20 ~ 60 °C
|
||||
|
습도
|
80% RH 이하, 단, 결로 없을 것.
|
||||
|
질량
|
Controller 약 2.6kg 공압 Unit(LUV-251) 약 11kg
|
||||
|
시리얼통신 RS232C 준거
(D-sub 9Pin)
|
ID2 포맷
|
대, 소 Leak 외에 Limit값도 출력
|
|||
|
L2 포맷
|
L-DET, S-DET Leak 데이터를 출력
|
||||
|
기타
|
4종류
|
||||
|
USB 포트
|
데이터 출력
|
판정, Leak값, Test압력, CH#, 시간 등
|
|||
|
설정값 출력
|
모든 설정화면의 설정값
|
||||
|
계측설정의 백업, 시스템 전체의 백업, 소프트웨어의 업데이트
|
|||||
| 교정포트 | M10×1.5(O링씰) | ||||
|
표준 설치품 및 부속품
|
Test압용 Regulator · Filter, Pilot압용 Filter Regulator, Quick 설치도구, Control I/O 커넥터, 전원코드, 검사성적서, Traceability 관계서류, 취급설명서 CD
|
||||
|
환경특성
(IEC 61010-1) |
과전압 카테고리 II
오염도 2 설치고도 2000m 이하 |
보호클래스 I
사용장소 : 실내 |
|||
1. 옵션, Wide Range의 차압표시 정도는 ±5% of rdg ±0.01kPa
2. SI단위 사양에서는 ( ) 단위는 설정할 수 없습니다.

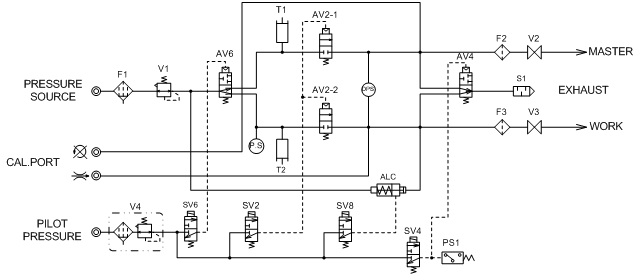

▣ 공기회로도
|
전자밸브
|
DL1
|
L-CHG
|
L-BAL
|
L-DET
|
S-CHG
|
DL2
|
S-BAL
|
S-DET
|
BLW
|
EXH
|
END
|
|
SV2
|
|
|
|
|
|
|
|
|
|
|
|
|
SV4
|
|
|
|
|
|
|
|
|
|
|
|
|
SV6
|
|
|
|
|
|
|
|
|
|
|
|
▣ 형식분류
LS-R740WL-A B C D
|
A
|
Tank 종류
|
C100
|
Tank 100mL
|
|
|
B
|
Test압
|
저압용
|
L
|
사용범위 10 ~ 100 kPa
|
|
중압용
|
M
|
사용범위 50 ~ 700kPa
|
||
|
부압용
|
V
|
사용범위 -5 ~ -100 kPa
|
||
|
C
|
옵션
|
Auto Leak Calibrator | K1 | ALC1 |
| K4 | ALC4 | |||
| 나일론 필터케이스 |
RX02
|
Pilot압용 필터가 나일론 케이스입니다.
|
||
| RX03 | Test압, Pilot압용 필터가 나일론 케이스입니다. | |||
|
Wide Range
|
D4 |
Range ±10kPa, 표시범위 : ±10kPa, 최소표시 : 1Pa
|
||
|
접속구 NPT
|
PX1
|
접속구의 나사가 NPT입니다.
|
||
|
패널마운트
|
P
|
Controller(LS-R740)를 패널에 끼워 넣을 경우에 사용합니다.
|
||
| D |
케이블
길이 지정
|
Unit간 케이블 3m
|
S3
|
표준
|
|
Unit간 케이블 5m
|
S5
|
옵션
|
||
|
Unit간 케이블 10m
|
S10
|
옵션
|
||
▣ 외관도

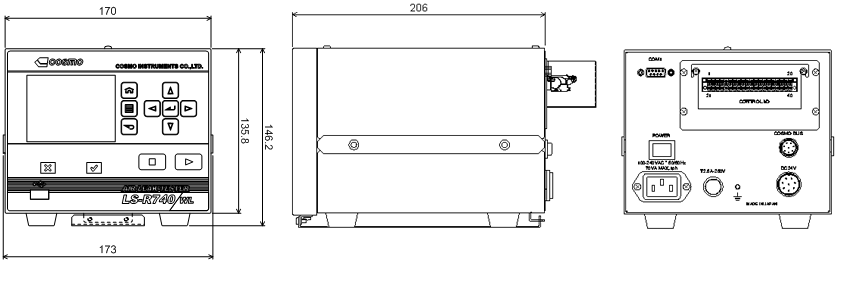

¶ CONTROLLER

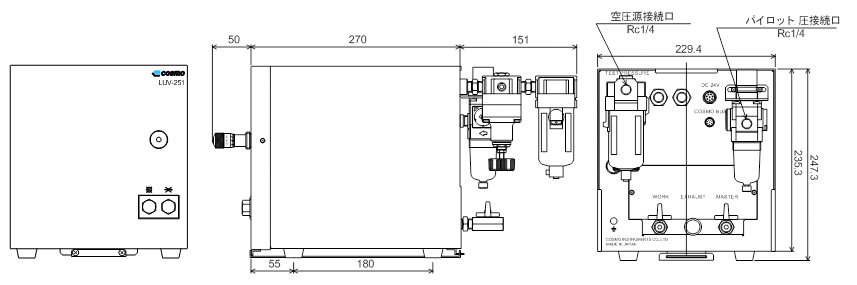

¶ 공압 UNIT
