TEST압 2회로 전환형 차압식 AIR LEAK TESTER LS-R912
1대의 Tester로 2종류의 다른 압력 Range의 검사를 실현!

LS-R912는 터치 패널 조작, USB로의 품질 관리, 다언어 대응 등 LS-R902의 편리함과 사용하기 쉬운 기능은 유지하면서 1대의 Tester로 2종류의 다른 Test 압력 Range를 검사할 수 있도록 하였습니다.
LS-R912는 다양한 요구에 적합한 신형 Air Leak Tester입니다.
LS-R912는 다양한 요구에 적합한 신형 Air Leak Tester입니다.
▣ 특징 및 기능
¶ 아래 제품과 같이 1개의 제품에서 다른 Range의 Test 압력을 사용하는 검사일 경우
▶ 검사 개소 : 1개소 Test 압력 : 2Range
▶ 각기 다른 Range의 Test 압력을 동시에 측정할 수 없으므로 주의해 주세요.
¶ 아래 제품과 같이 1개의 제품 내에 있는 복수의 검사 개소에 다른 2Range의 Test 압력을 사용하는 검사일 경우 (검사 개소를 전환하는 별도의 밸브가 필요합니다.)
▶ 검사 개소 : 3개소 Test 압력 : 2Range
▶ 각기 다른 Range의 Test 압력을 동시에 측정할 수 없으므로 주의해 주세요.
Work로 가압됩니다.
위의 버튼을 누르면 아래의 버튼과 같이 변경되며 압력의 미세 조정을 간단히 할 수 있습니다.
* LS-R912에 탑재되어 있는 LS-R902의 편리한 기능에 대해서는 LS-R902 제품 페이지를 참조하여 주세요.
▣ 사양
차압 센서와 표시
(표준) |
분해능
표시 범위 정도 보증 범위 센서 Range
센서 과압 표시 정도 *1 |
0.1 Pa
±2500 Pa ±1000 Pa ±2000 Pa 5 MPa ±2.5% of rdg ±1Pa, 단, 50Pa 이하는 ±2Pa |
Test압 센서와 표시
|
표시 정도
|
±1% of F.S. ±1digit (직선성, 히스테리시스, 재현성)
|
온도 특성
|
±0.1% of F.S. / °C
|
|
표시 단위 *2
|
Test압
|
kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
|
Leak량
|
Pa, kPa, mL/s, mL/min, L/min, Pa·m3/s, E-3 Pa·m3/s, Pa/s, Pa/min,
(mmH2O, inH2O, mmHg, in3/min, in3/d, , ft3/h) |
|
Leak량 표시
|
3~5자릿수 (부동 소수점), Sampling Rate : 10회/초
|
|
Leak Limit (표준)
|
±999.9 Pa 이하
|
|
채널 수
|
32ch (0~31)
|
|
타이머 설정 범위
|
999.9초 (분해능 0.1초)
|
|
전원
|
AC100~240V±10%, 50/60Hz, 80VAmax
Fuse (T2.5A 250V) 절연 내압과 저항 AC1400V 10sec, DC500V 50MΩ 내부 Solenoid 전원 : DC24V |
|
Test압원
|
Clean Air를 사용. 원압은 Test압보다 충분히 높은 압력이 필요합니다.
|
|
Pilot압원
|
400~700kPa 범위의 Clean Air를 인가
|
|
CPU
|
ARM9 400MHz, DRAM 128MB
|
|
LCD/TP
|
5.7인치 컬러 액정 640×480Dot (VGA)
|
|
배관 접속 구경
|
Rc(PT) 1/4 Test압원, Pilot압원, Work 배관, Master 배관
|
|
환경 온도
|
사용 온도 : 5 ~ 45°C 보존 온도 : -20 ~ 60°C
고온의 환경에서 사용하실 경우에는 메이커에 문의해 주세요. |
|
습도
|
80%RH 이하, 단, 결로 없을 것.
|
|
질량
|
약 13.5 ~ 17.5 kg (사양에 따라 다름)
|
|
시리얼 통신
RS232C 준거
(D-sub 9Pin) 2포트 |
I/F 고정 길이 출력
|
Leak 데이터 외에 설정값도 동시에 출력
|
ID/F 고정 길이 출력
표준 설정 |
Leak 데이터 외에 설정값도 동시에 출력
|
|
T/F 고정 길이 출력
|
Leak 데이터만 출력
|
|
기타 Format
|
||
USB 포트
|
데이터 저장
|
판정, Leak값, 보정값, Test 압력, CH#, 시간 등
|
설정값 저장
|
csv 파일
|
|
계측 설정 백업, 시스템 전체 백업, 소프트웨어 업데이트
|
||
LAN 포트
|
FTP 서버 기능 (준비 중)
|
|
점검 / 교정 포트
|
M10×1.5 (O링 씰)
|
|
전공 Regulator
|
반복성 : ±0.5% of F.S. 이하
온도 특성 : ±0.16% of F.S. / °C |
|
표준 부속품
|
전원 코드
|
국내용 : 정격 AC125V/7A, 길이 3m
수출용 : 정격 AC240V/10A, 길이 2m (CE 적합품)
|
Control I/O 커넥터, RS-232C용 캡(2개), USB 커버, 검사 성적서, Traceability 관계 서류, 취급 설명서
|
||
온도 특성
(IEC 61010-1)
|
과전압 카테고리 II
|
보호 클래스 I
|
오염도 2
설치고도 2000m 이하
|
사용장소 : 실내
|
|
주변기기
|
Master Chamber, Leak Master, Bypass Unit, 외부 배기 밸브 등
|
*1 : 표시 정도는 출하 시에만 해당됩니다. 점검 교정 시의 정도는 ± 5% of rdg ±1Pa이 됩니다.
옵션, Wide Range의 차압 표시 정도는 ± 5% of rdg ±0.01kPa입니다.
*2 : SI 단위 사양에서 ( ) 단위는 설정할 수 없습니다.
NOTE : 해외에서 사용하실 경우에는 각국의 규격이나 법규에 적합한 전원 코드를 사용해 주세요.
옵션, Wide Range의 차압 표시 정도는 ± 5% of rdg ±0.01kPa입니다.
*2 : SI 단위 사양에서 ( ) 단위는 설정할 수 없습니다.
NOTE : 해외에서 사용하실 경우에는 각국의 규격이나 법규에 적합한 전원 코드를 사용해 주세요.
▣ 형식 분류
¶ 2종류의 다른 Test 압력 Range를 전환
Port_A | |||||||||||
압력 GRADE-1 | |||||||||||
● : 대응 | MR | LR | VR | M | L | L02 | V | H20 | H49 | ||
Port_B | 압력 GRADE-2 |
MR | ● | ● | |||||||
LR | ● | ● | ● | ● | |||||||
VR | ● | ● | ● | ● | ● | ● | |||||
M | ● | ● | ● | ||||||||
L | ● | ● | ● | ● | ● | ||||||
L02 | ● | ||||||||||
V | ● | ● | ● | ● | ● | ● | ● | ||||
H20 | ● | ● | |||||||||
H49 | ● | ● |
¶ 형식 LS-R912 - ①②③④⑤
①
|
공기 회로 |
A1 : Intelligent 1 Air 회로 A2 : Intelligent 2 Air 회로
AS01 : 미소용적 Work용 회로 C : 외압검출식 |
|
② | 압력 Range (Port-A) |
전공 Regulator | LR : 10~95kPa MR : 50~800kPa VR : -5~-75kPa |
Regulator | L02 : 5~20kPa L : 10~100kPa M : 50~800kPa、 V : -5 ~ -100kPa H20 : 2.0MPa 이하 *1 H49 : 4.9MPa 이하 *1 |
||
③ | 압력 Range (Port-B) |
전공 Regulator | LR : 10~95kPa MR : 50~800kPa VR : -5~-75kPa |
Regulator |
L02 : 5~20kPa L : 10~100kPa M : 50~800kPa、
V : -5 ~ -100kPa H20 : 2.0MPa 이하 *1 H49 : 4.9MPa 이하 *1 |
||
④ | 옵션 |
J : Leak Master 대응 K05 : ALC-05 0.5mL K1 : ALC-1 1mL K4 : ALC-4 4mL
K10 : ALC-10 10mL
B : Bypass 대응(Regulator 없음) *2 D4 : 차압센서 Range ±10kPa 산업용 네트워크 : Ethernet 타입
|
|
⑤ |
전원 케이블
|
VA : AC125V 3m 케이블 VE : AC250V 2m 케이블
VK : AC250V 2m 케이블 (중국용)
|
*1 : H20, H49에는 Regulator가 부속되지 않습니다.
*2 : B는 Port-B만 대응

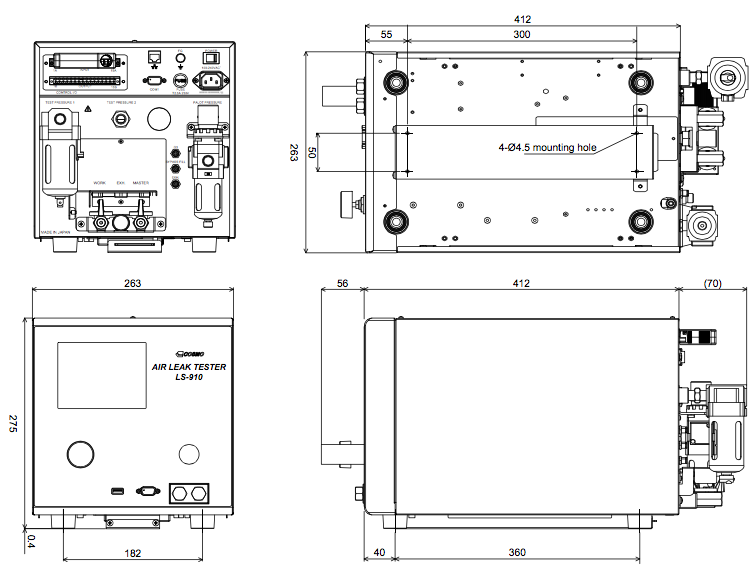

▣ 외관도
