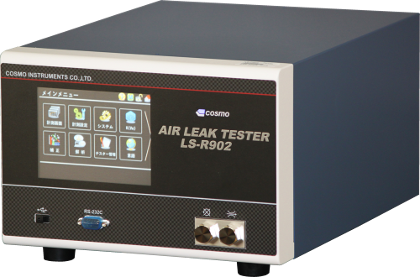

차압식 AIR LEAK TESTER 고기능 표준형 LS-R902
기존 LS-R900을 기본으로 빠른 액세스 버튼을 추가하는 등 보다 사용하기 쉬운 제품으로 개선하였습니다.
COSMO 계기가 오랜 기간 쌓아 온 풍부한 경험과 연구 노하우를 바탕으로 신기능과 최신기술을 도입한 신세대 Air Leak Tester입니다.
컬러액정 터치패널을 채용. 메뉴화면의 아이콘 표시로 직관적인 조작이 가능하여 어려웠던 계측기 조작을 쉽게 할 수 있도록 하였습니다. 누구라도 쉽게 사용할 수 있는 Air Leak Tester입니다.
계측화면은 심플한 표시와 상세한 표시, 계측파형을 관측할 수 있는 표시 등 상황에 맞는 6종류의 화면이 준비되어 있습니다.
LS-R902는 다양한 요구에 부응할 수 있는 신형 Air Leak Tester입니다.
컬러액정 터치패널을 채용. 메뉴화면의 아이콘 표시로 직관적인 조작이 가능하여 어려웠던 계측기 조작을 쉽게 할 수 있도록 하였습니다. 누구라도 쉽게 사용할 수 있는 Air Leak Tester입니다.
계측화면은 심플한 표시와 상세한 표시, 계측파형을 관측할 수 있는 표시 등 상황에 맞는 6종류의 화면이 준비되어 있습니다.
LS-R902는 다양한 요구에 부응할 수 있는 신형 Air Leak Tester입니다.
▣ 기능
¶ 빠른 액세스 버튼
빠른 액세스 버튼을 사용하여 변경하고 싶은 항목으로 쉽게
이동할 수 있습니다.
¶ 산업용 Fieldbus Network 대응 (옵션)
I/O 배선은 불필요하며, 전용 커넥터를 사용하여 접속합니다.
적은 배선으로 PLC와의 연동을 지원합니다.
네트워크를 통해 계측결과 출력도 가능합니다.
¶ 아이콘을 사용하여 알기 쉬운 조작성
메뉴화면에 아이콘을 사용하여 알기 쉽게 표시합니다.
HOME 아이콘을 눌러 계측화면으로 직접 이동할 수 있으며,
i 아이콘(Information)을 눌러 각종 정보를 확인할 수 있습니다.
¶ 6종류의 계측화면 변경 지원
상세화면과 심플화면 등 용도와 상황에 따라 6종류의 계측화면으로
변경할 수 있습니다.
또한, 표시항목을 사용자가 지정할 수도 있습니다.
¶ 각종 설정화면
설정 시에 큰 숫자 키가 나타나는 등 각종 설정에서 알기 쉽게
표시되어 간단히 설정할 수 있습니다.
¶ 충실한 HELP 화면과 설명 표시
HELP 화면에는 계산도구나 주변기기의 해설 등 알찬 내용으로
구성되어 있습니다.
¶ TEST압, 차압(Leak량) 파형 모니터 기능
계측의 시작에서 검출 완료까지의 Test압과 차압의 파형을
표시합니다.
최적의 가압시간과 검출시간을 찾아낼 수 있습니다.
¶ PHOENIX CONTACT사 입출력 커넥터 채용
입출력 인터페이스 커넥터에 PHOENIX CONTACT사의 커넥터를
채용했습니다.
본 커넥터는 신뢰성이 높고,마이너스 드라이버만으로 결선 작업을
할 수 있어 작업 효율도 올라갑니다.
¶ 자동 Set Up 기능
Leak Test에는 몇 가지의 설정이 필요합니다.
처음 Leak Tester를 도입할 경우에 계측시간 초기설정을 지원하는
기능입니다.
¶ USB 포트를 이용하여 간단하게 데이터를 수집
계측 데이터를 USB 메모리에 자동으로 저장합니다.
기타 설정 정보 등도 USB 메모리를 이용하여 백업할 수 있습니다.
¶ 파형 공기회로 진단
Work를 포함한 공기회로의 이상을 매회의 동작에서 체크합니다.
※ 사용 조건에 따라 효과는 다르며, 사용할 수 없는 경우도 있습니다.
¶ 다국어 표시 변경 기능
한국어, 영어, 일본어, 중국어 등 다국어에 대응. 해외에서도 쉽게
사용할 수 있습니다.
¶ 성능향상 기능
Mastering 기능
고성능 차압센서
Intelligent Air 회로
¶ 인터페이스에 관한 기능
Leak Calibration 기능
채널 기능
¶ 안전성 · 신뢰성 향상 기능
NR(Noise Reduction) 기능
수동밸브 열림 감시
교정포트
배기간섭 방지 기능
CE 마킹
품질관리 기능
입출력신호 모니터 기능
World Wide 전원
¶ 공기회로
Test압 전공 Regulator 제어
Bypass 회로 대응 (옵션)
외부 배기밸브 대응
Charge Hold
▣ 사양
|
차압
|
분해능
정도 보증 범위 센서 과압 센서 정도 |
0.1 Pa
±1000 Pa 5 MPa ±2.5% of rdg ±1Pa, 단, 50Pa 이하는 ±2Pa |
|
표시 단위
|
Test압
|
kPa, MPa
(해외용 비SI 단위 가능 : PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg 등) |
|
Leak량
|
mL/min, L/min, mL/s, Pa/s, Pa/min, Pa, kPa, Pa・m3/s, E-3 Pa・m3/s 등
(해외용 비SI 단위 가능 : mmH2O, mmHg, inH2O 등) |
|
|
Leak량 표시
|
3~5자릿수 (부동소수점), Sampling Rate : 10회/초
|
|
|
채널 수
|
32ch (0~31)
|
|
|
타이머 설정 범위
|
999.9초 (분해능 0.1초)
|
|
|
전원
|
AC100~240V±10%, 50/60Hz, 80VAmax
|
|
|
Test압원
|
Clean Air를 사용. 원압은 Test압보다 충분히 높은 압력이 필요합니다.
|
|
|
Pilot압원
|
400~700kPa 범위의 Clean Air를 인가
|
|
|
CPU
|
Cortex-A9 800MHz 512MB DDR3
|
|
|
배관 접속 구경
|
Rc 1/4 (Test압, Pilot압, Work 배관, Master 배관)
|
|
|
환경 온도
|
사용 온도 : 5 ~ 45°C 보존 온도 : -20 ~ 60°C
|
|
|
습도
|
80% RH 이하, 단, 결로 없을 것.
|
|
|
중량
|
약 10 kg (표준 사양)
|
|
|
시리얼 통신 RS232C 준거
(D-sub 9Pin) 2포트 |
I/F 고정길이 출력
|
Leak 데이터 외에 설정값도 동시에 출력
|
|
ID/F 고정길이 출력
표준설정 |
Leak 데이터 외에 설정값도 동시에 출력
|
|
|
T/F 고정길이 출력
|
Leak 데이터만 출력
|
|
|
USB 포트
|
데이터 저장
|
판정, Leak값, 보정값, Test 압력, WK#, CH#, 시간 등
메모리 용량 내 저장
(24시간마다 자동 파일 생성)
|
|
설정값 저장
|
모든 채널 설정, 시스템 설정 등
|
|
|
표준 부속품
|
전원코드
|
일본 국내용 : 정격 AC125V/7A, 길이 3m
수출용 : 정격 AC240V/10A, 길이 2m (CE 적합품)
|
|
인터페이스 접속 커넥터(I/O), RS-232C용 캡(2개), USB 커버, 검사성적서,
Traceability 관계서류, 취급설명서
|
||
|
주변 기기
|
Master Chamber, Leak Master, Bypass Unit, 외부배기밸브 등
|
|
▣ 형식분류
■ 형식 LS-R902 - A B- 옵션
|
A
|
계측회로
|
Intelligent 1 Air 회로
|
A1
|
Air 유량이 크고, 센서 보호 회로가 뛰어납니다.
|
|||
|
Intelligent 2 Air 회로
|
A2
|
등압밸브를 사용하여 안정성과 셀프체크 기능이 뛰어납니다.
|
|||||
|
미소용적용 회로
|
AS01
|
대상 Work 용적 10 mL 이하(기준)이고 Leak 규격 설정값이 특히 작을 경우
|
|||||
|
소용적용 A1 회로
|
AS1
|
100 mL 이하의 Work 용적에 대해 높은 검출력이 요구될 경우
|
|||||
|
외압검출식 회로
|
C
|
외압검출식 (2차압 방식)
|
|||||
|
B
|
테스트압 범위와 압력사양
|
정밀
Regulator 사양 |
미압용
|
L02
|
사용범위 5 ~ 20 kPa (PS 20 kPa, 조압밸브 200 kPa)
|
||
|
저압용
|
L
|
사용범위 10 ~ 100 kPa (PS 100 kPa, 조압밸브 200 kPa)
|
|||||
|
중압용
|
M
|
사용범위 50 ~ 800kPa (PS 1MPa, 조압밸브 0.8 MPa)
|
|||||
|
고압용
|
H20
|
사용범위 2.0 MPa 이하 (PS 2 MPa, 조압밸브 없음)
|
|||||
|
특고압용
|
H49
|
사용범위 4.9 MPa 이하 (PS 5MPa, 조압밸브, 필터 없음)
|
|||||
|
부압용
|
V
|
사용범위 -5 ~ -100 kPa (PS -100 kPa)
|
|||||
|
전공
Regulator 사양 |
저압용
|
LR
|
사용범위 10 ~ 95 kPa (PS 100 kPa, 조압밸브 100 kPa)
|
||||
|
중압용
|
MR
|
사용범위 50 ~ 800 kPa (PS 1MPa, 조압밸브 0.9 MPa)
|
|||||
|
부압용
|
VR
|
사용범위 -5 ~ -75 kPa (PS -100 kPa, 조압밸브 -80 kPa)
|
|||||
|
Calibrator
|
J
|
Leak Master
제어밸브 내장 |
K(Ve) 측정이나 K(Ve) 체크시, 교정포트의 밸브가 자동으로 개폐됩니다.
고압용과 특고압용에는 대응하지 않습니다. Leak Master는 별매입니다.
|
||||
|
K05
|
ALC-05 탑재 *1
|
저압·중압·고압에 적합
|
소용적 Work에 적합
|
||||
|
K1
|
ALC-1 탑재 *1
|
저압·중압·고압에 적합
|
소·중용적 Work에 적합
|
||||
|
K4
|
ALC-4 탑재 *1
|
저압·중압·부압에 적합
|
중·대용적 Work에 적합
|
||||
|
K10
|
ALC-10 탑재 *1
|
저압·중압·부압에 적합
|
대용적 Work에 적합
|
||||
|
옵 션
|
Bypass 대응 · 감압밸브 없음
|
B
|
Bypass Unit을 제어하는 밸브가 내장
Bypass Unit은 별매 |
||||
|
연성압 P 센서
|
PV1
|
연성압 Test압 센서 내장
|
센서 Range : -100 ~ 1000 kPa | ||||
| 센서 Range : ± 100 kPa | |||||||
|
나일론 필터케이스
|
RX02
|
Pilot압측 필터케이스가 나일론입니다.
|
|||||
|
RX03
|
Test압과 Pilot압측 필터케이스가 나일론입니다.
|
||||||
| 온도 보정 | RX09 | TCU Unit 대응 | |||||
| RX10 | TCU Unit 대응 + TCU Unit 1세트 | ||||||
|
특수 채널 수
|
RX11
|
100채널
|
|||||
| 네트워크 | N2 | 산업용 네트워크 기능별 4종류 | |||||
| N3 | |||||||
| N4 | |||||||
| N5 | |||||||
|
WIDE RANGE
|
D4
|
차압센서 Range : ±10 kPa 최소표시 : 1 Pa
|
|||||
*1 ALC = Auto Leak Calibrator

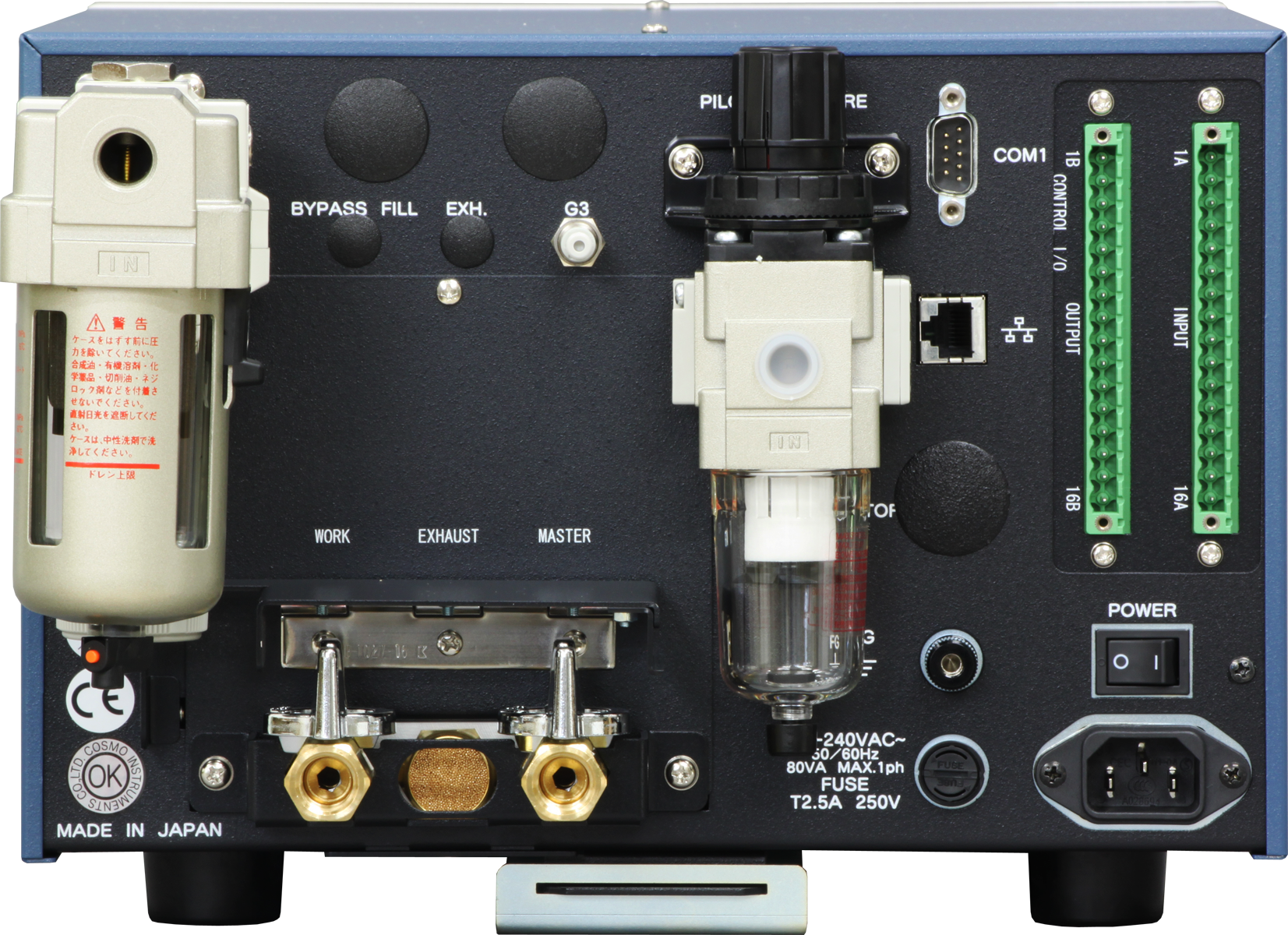

▣ 외관도
