고기능 STANDARD형 LS-R700
본문
제품정보
신세대 : 차압식 AIR LEAK TESTER 고기능 STANDARD형 LS-R700
사용 편의성을 추구한 Compact Air Leak Tester.
풍부한 기능을 탑재하여 고기능 Standard형으로 새롭게 출시!
풍부한 기능을 탑재하여 고기능 Standard형으로 새롭게 출시!
COSMO 계기가 오랜 기간 쌓아 온 풍부한 경험과 연구 노하우를 바탕으로 신기능과 최신 기술을 도입한 신세대 Air Leak Tester입니다.
컬러액정으로 표현력을 향상하였으며 아이콘 표시로 직관적인 조작이 가능하여 어려웠던 계측기 조작을 쉽게 할 수 있도록 하였습니다. 영어 · 일본어 · 중국어 전환 기능으로 해외 공장에서도 바로 사용할 수 있습니다.
계측화면은 3종류의 화면이 준비되어 있습니다. 심플한 화면을 원할 경우, 다양한 정보를 표시하고 싶을 경우 등 상황에 맞게 화면을 전환할 수 있습니다.
LS-R700은 다양한 요구에 부응할 수 있는 신형 Air Leak Tester입니다.
컬러액정으로 표현력을 향상하였으며 아이콘 표시로 직관적인 조작이 가능하여 어려웠던 계측기 조작을 쉽게 할 수 있도록 하였습니다. 영어 · 일본어 · 중국어 전환 기능으로 해외 공장에서도 바로 사용할 수 있습니다.
계측화면은 3종류의 화면이 준비되어 있습니다. 심플한 화면을 원할 경우, 다양한 정보를 표시하고 싶을 경우 등 상황에 맞게 화면을 전환할 수 있습니다.
LS-R700은 다양한 요구에 부응할 수 있는 신형 Air Leak Tester입니다.
▣ 기능
컬러액정의 채용으로 알기 쉬운 화면과 조작
▣ 그 밖의 기능
▣ 사양
|
차압
|
분해능
정도 보증범위 센서 과압 센서 정도 |
0.1 Pa
±1000 Pa 5 MPa ±2.5% of rdg ±1Pa, 단, 50Pa 이하는 ±2Pa |
|
표시 단위
|
Test압
|
kPa, MPa
(해외용 비SI 단위 가능 : PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg 등) |
|
Leak량
|
mL/min, L/min, mL/s, Pa/s, Pa/min, Pa, kPa, Pa·m3/s, E-3 Pa·m3/s 등
(해외용 비SI 단위 : mmH2O, mmHg, inH2O 등) |
|
|
Leak량 표시
|
4자릿수, Sampling Rate : 10회/초
|
|
|
채널 수
|
32ch (0~31)
|
|
|
타이머 설정 범위
|
999.9초 (분해능 0.1초)
|
|
|
전원
|
AC100~240V±10%, 50/60Hz, 70VAmax
|
|
|
Test압원
|
Clean Air를 사용. 원압은 Test압보다 충분히 높은 압력이 필요합니다.
|
|
|
Pilot압원
|
400~700kPa 범위의 Clean Air를 인가
|
|
|
CPU
|
SH-2A 144MHz, DRAM 8MB
|
|
|
배관 접속구경
|
Rc1/4 (Test압, Work 배관, Master 배관)
6mm One Touch Joint (Pilot압) |
|
|
환경 온도
|
사용온도 : 5 ~ 45°C 보존온도 : -20 ~ 60°C
|
|
|
습도
|
80% RH 이하, 단, 결로 없을 것.
|
|
|
질량
|
약 10 kg
|
|
|
시리얼 통신 RS232C 준거
(D-sub 9Pin) |
I/F 고정길이 출력
|
Leak 데이터 외에 설정값도 동시에 출력
|
|
ID/F 고정길이 출력
표준설정 |
Leak 데이터 외에 설정값도 동시에 출력
|
|
|
T/F 고정길이 출력
|
Leak 데이터만 출력
|
|
|
USB 포트
|
데이터 저장
|
판정, Leak값, Test 압력, WK#, CH#, 시간 등
메모리 용량 내 저장
|
|
설정값 출력
|
모든 설정화면의 설정값
|
|
|
표준 부속품
|
전원코드
|
국내용 : 정격 AC125V/7A, 길이 3m
수출용 : 정격 AC240V/10A, 길이 2m (CE 적합품)
|
|
Control I/O 접속 커넥터, RS-232C용 캡, USB 커버,
검사성적서, Traceability 관계서류, 취급설명서 |
||
▣ 형식분류
■ 형식 LS-R700 - A B 옵션
|
A
|
계측회로
|
Intelligent 1 Air 회로
|
A1
|
Air 유량이 크고, 센서 보호회로가 뛰어납니다.
|
||
|
Intelligent 2 Air 회로
|
A2
|
등압밸브를 사용하여 안정성과 셀프체크 기능이 뛰어납니다.
|
||||
|
미소용적용 회로
|
AS01
|
대상 Work 용적 10 mL 이하(기준)이고 Leak 규격 설정값이 특히 작을 경우
|
||||
|
소용적용 A1 회로
|
AS1
|
100 mL 이하의 Work 용적에 대해 높은 검출력이 요구될 경우
|
||||
|
외압검출식 회로
|
C
|
외압검출식 (2차압 방식)
|
||||
|
B
|
테스트압 범위와 압력사양
|
정밀
Regulator 사양 |
미압용
|
L02
|
사용범위 5 ~ 20 kPa (PS 20 kPa, 조압밸브 200 kPa)
|
|
|
저압용
|
L
|
사용범위 10 ~ 100 kPa (PS 100 kPa, 조압밸브 200 kPa)
|
||||
|
중압용
|
M
|
사용범위 50 ~ 800kPa (PS 1MPa, 조압밸브 0.8 MPa)
|
||||
|
고압용
|
H20
|
사용범위 2.0 MPa 이하 (PS 2 MPa, 조압밸브 없음)
|
||||
|
부압용
|
V
|
사용범위 -5 ~ -100 kPa (PS -100 kPa)
|
||||
|
전공
Regulator 사양 |
저압용
|
LR
|
사용범위 10 ~ 95 kPa (PS 100 kPa, 조압밸브 100 kPa)
|
|||
|
중압용
|
MR
|
사용범위 50 ~ 800 kPa (PS 1MPa, 조압밸브 0.9 MPa)
|
||||
|
부압용
|
VR
|
사용범위 -5 ~ -75 kPa (PS -100 kPa, 조압밸브 -80 kPa)
|
||||
|
옵 션
|
Leak Master 대응
|
J
|
Leak Master
제어밸브 내장 |
K(Ve) 측정이나 K(Ve) 체크시, 교정포트의 밸브가 자동으로 개폐됩니다.
고압용에는 대응하지 않습니다. Leak Master는 별매입니다.
|
||
|
Bypass 대응 · 감압밸브 없음
|
B
|
Bypass Unit을 제어하는 밸브가 내장됩니다.
Bypass Unit은 별매입니다. |
||||
|
스톱밸브 개폐확인 스위치
|
W
|
스톱밸브를 닫은 채로 Test를 실시하는 것을 방지합니다.
|
||||
|
나일론 필터케이스
|
RX02
|
Pilot압측 필터케이스가 나일론입니다.
|
||||
|
RX03
|
Test압과 Pilot압측 필터케이스가 나일론입니다.
|
|||||
|
Wide Range 차압표시
|
D4
|
차압센서 Range : ±10 kPa 분해능(최소표시) : 1 Pa
|
||||

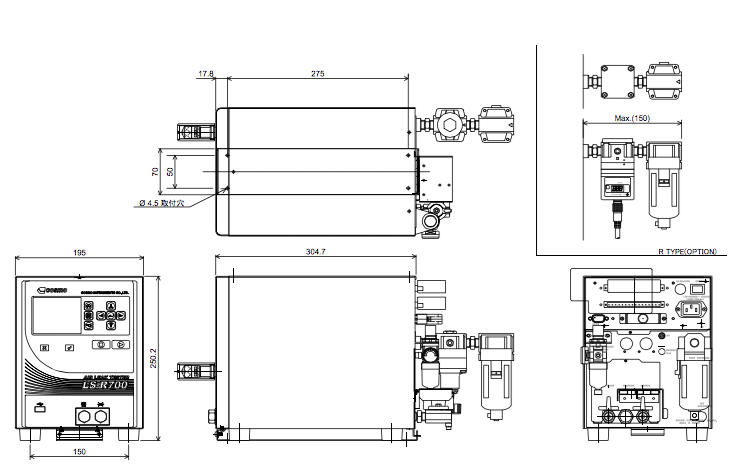

▣ 외관도
