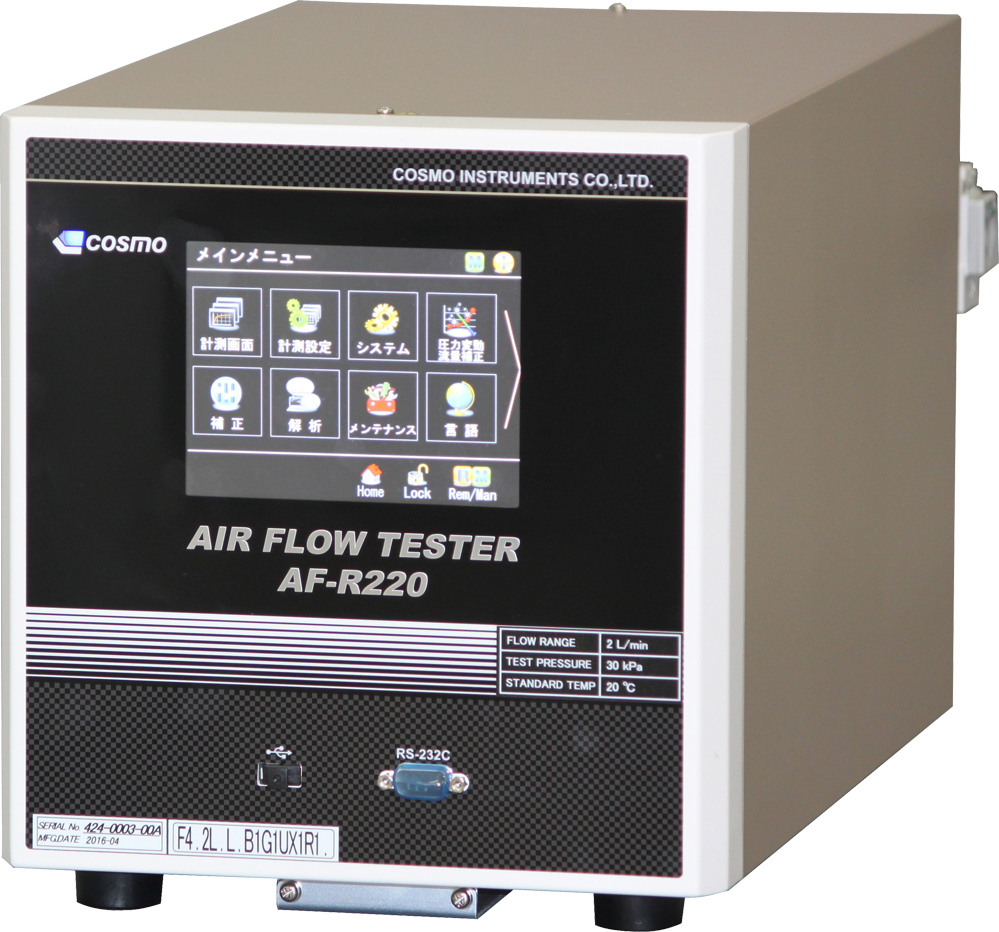

AIR FLOW TESTER 고기능형 AF-R221
Air에 의한 토출 유량 검사나 기밀 검사에 적합한 Flow Tester입니다.
내부에 탑재되는 센서를 Laminar Flow Tube(층류관) 또는 Mass Flow 센서 중에서 선택할 수 있습니다.
내부에 탑재되는 센서를 Laminar Flow Tube(층류관) 또는 Mass Flow 센서 중에서 선택할 수 있습니다.
▣ 특징과 기능
아이콘 표시 원터치 패널 조작으로 처음 사용하시는 분도 쉬운 사용이 가능
Test 압력, 유량을 파형으로 표시하여 보다 직관적인 확인이 가능
표시 언어 변경 기능(영어 · 일본어 · 중국어 · 스페인어)으로 해외 공장에서도 안심하고 이용
네트워크 상에서 사용할 수 있는 FTP 기능 탑재(옵션)
USB 포트를 탑재하여 쉬운 데이터 관리(데이터 수집이나 백업)가 가능
20°C · 1기압에서의 유량을 표시하는 등가 유량 표시를 추가 (Option K 선택 시에는 자동으로 대기압을 계측하여 계산에 사용)
유량 체크(C-CHK) 기능을 표준 탑재
압력 변동 유량 보정으로 Test압이 변동하더라도 유량 표시의 보정이 가능
▣ Flow Tester 검사 대상 제품 예
▣ 유량 센서의 특성에 맞는 계측이 가능합니다.
¶ Laminar Flow 센서 (층류관)
▶ 풍부한 Range를 보유. F.S.10mL/min～100L/min의 각 Range
▶ 펌프 토출 유량 등 맥동이 있는 유량 계측이 가능
▶ 가동부가 없어 견고하며 내구성이 뛰어남
¶ Mass Flow 센서
▶ 다른 Test 압력이나 변화하는 압력에서의 유량 계측이 가능
▶ 온도 보정이 필요 없으므로 온도 계측이 불필요
▶ 기압의 보정도 필요 없어 환경 변화의 보정이 필요 없음
▶ 고응답 Mass Flow 센서 소자를 채용
▣ USB 포트를 탑재하여 데이터의 관리(데이터 수집이나 백업 등)가 편리합니다.
¶ USB 포트의 주된 기능
▶ 계측 결과의 저장
▶ 파형 표시의 저장
▶ 계측 설정의 백업과 복원
▶ 시스템 전체의 백업과 복원
▶ 설정값의 저장
▶ 소프트웨어의 업데이트
▶ 취급 설명서의 복사
|
표시
|
6종류의 계측 화면을 준비하여 상황에 맞는 계측 화면을 표시할 수 있습니다.
|
데이터 수집
|
최대 5000 데이터를 내부에 저장합니다.
USB 메모리로 저장도 가능합니다.
|
|
|
신뢰의 검사회로
|
센서 보호
|
매회 측정 시에 Air 회로의 클리닝을 실시합니다.
|
데이터 해석
|
카운터, 통계, 파형 그래프
|
|
User Span
|
User Span값을 임의 또는 자동으로 설정하는 기능입니다.
|
|||
|
Blow 체크
|
Flow Test 종료 후, 가압밸브를 열어 유량이 흐르는지 체크합니다.
|
|||
|
배기 간섭 방지
|
Test 후의 배기 타이밍을 외부에서 제어합니다.
|
|||
|
Digital Filter
|
표시값을 평균화하여 흔들림이 적은 안정된 표시를 합니다.
|
|||
|
C-CHK
|
유량 Master의 값과 비교합니다.
|
|||
|
등가 유량 표시
|
20°C, 1기압 환경에서 Air를 흘렸을 경우의 유량을 표시합니다. 옵션인 대기압 센서와 조합하면 자동으로 사용할 수 있습니다.
|
|||
|
F-CHK
|
매회 측정 시에 유량 Master의 값과 비교합니다. (옵션 : CX)
|
|||
|
2단계 판정
|
상한 NG (UL2/UL), 하한 NG (LL2/LL)
|
|||
|
압력 변동 유량
보정 |
수식 보정
|
정해진 Test압을 설정하고 연산값으로 보정합니다.
|
검출 연장
|
유량값이 LL NG ~ LL2 NG / UL NG ~ UL2 NG 범위에 있을 경우, 재검출을 실시하는 기능입니다.
|
|
2포인트 보정
|
미리 2점 간의 압력 ∙ 유량 데이터를 기억시켜 보정 표시합니다.
|
옵션용 기능
|
외부 배기 밸브 대응 (배기 밸브 Unit 별매)
|
|
|
멀티 포인트
보정 |
정해진 Test압 부근의 유량값을 미리 샘플링하여 보정 표시합니다.
|
외부 Bypass 대응 (Bypass Unit 별매)
|
||
▣ 사양
|
측정 유체
|
Air
|
배관 접속구경
|
공압원 / Pilot압원 : Rc 1/4
(Laminar 사양의 100L만 Rc 3/8)
Work 배관 : 200 mL/min 이하 Rc 1/4
500 mL/min 이상 Rc1/2
|
|
|
정도
|
■ Laminar Flow 센서
±1.5% of F.S. ±1digit (지정 Test압) |
|||
|
■ Mass Flow 센서
±1.5% of F.S. ±1digit (지정 Test압) ±3.0% of F.S. ±1digit (지정 Test압 |
||||
|
RS-232
|
전면 포트
|
T, IL, ML, D, P 고정길이 출력, F2
|
||
|
지정 Test 압력
범위
|
미압(L01) : 1 ~ 10 kPa
미저압(L03) : 10 ~ 30 kPa (Mass Flow만) 미저압(L05) : 10 ~ 50 kPa (Laminar만) 저압(L) : 15 ~ 80 kPa 중압(M) : 30 ~ 700 kPa 부압(V) : -10 ~ -70 kPa (Laminar 20L 이하) |
후면 포트
|
T, IL, ML, D, P 고정길이 출력, F2
|
|
|
USB 포트
|
데이터 저장
|
유량, 압력, 보정값, Air 온도,
판정값, 대기압 외 |
||
|
설정값 저장
|
csv 파일
|
|||
|
계측 설정 백업
시스템 전체 백업 소프트웨어 업데이트 취급설명서 복사 (PDF 파일) |
||||
|
채널 수
|
32ch (0~31)
|
|||
|
전원
|
AC100~240V±10%, 50/60Hz, 60VA max
(부속 전원 케이블은 AC125V 이하에서 사용) |
|||
|
유량 표시 단위
|
L/min, mL/min, L/s, mL/s, L/h, m3/h, mm3/s, USP(User Span)
|
|||
|
타이머
설정 범위 |
999.9 초 (분해능 0.1초)
|
|||
|
압력 표시 단위
|
kPa, MPa, (psi, kg/cm2, bar, mbar, mmHg, cmHg, inHg, mmH2O) ( ) 안은 비SI
|
|||
|
Test압원
|
Clean Air를 사용.
원압은 Test압보다 충분이 높은 압력이 필요합니다. |
|||
|
표준 설치품 및
부속품 |
Quick 설치 도구, 각 인터페이스 접속 커넥터, 전원 코드(3m), 검사 성적서, 취급 설명서
|
|||
|
사용 온도 범위
|
5 ~ 45°C
|
|||
|
습도
|
80 %RH 이하, 단, 결로 없을 것.
|
질량
|
약 15 kg
|
|
▣ 형식분류
|
A 유량 센서
|
|
|
Mass Flow 센서
|
Laminar Flow 센서
|
|
F3
|
F4
|
|
B 유량 센서 Range
|
||||||||||||||
|
Mass Flow
센서 |
500ML
|
2L
|
5L
|
20L
|
50L
|
100L
|
|
|||||||
|
Laminar Flow
센서 |
10ML
|
20ML
|
50ML
|
100ML
|
200ML
|
500ML
|
1L
|
2L
|
5L
|
10L
|
20L
|
30L
|
50L
|
100L
|
|
C 압력 조절 범위
|
|||||||
|
압력명
|
미압
|
미저압
|
미저압
|
저압
|
중압
|
부압
|
|
|
압력 조절 범위
|
1 ~ 10kPa
|
10 ~ 30kPa
|
10 ~ 50kPa
|
30 ~ 80kPa
|
15 ~ 80kPa |
30 ~ 700kPa
|
-10 ~ -70kPa
|
|
기호
|
L01
|
L03
Mass Flow만 |
L05
Laminar Flow만 |
L
Mass Flow만
|
L
Laminar Flow만
|
M
|
V
|
* L01에 Regulator는 부속되지 않습니다.
|
D 옵션
|
|||||
|
B1
|
내부 Bypass 회로
|
대용적 Work 등에 유효. 내부 Bypass 밸브로 가압 시 Bypass 동작.
|
FR
|
2Range 교정
(F4 선택시에만) |
1L 이상의 Range에서 L Range / U Range 교정이 가능합니다.
|
|
G1
|
내부 배기밸브
|
배기 밸브를 내장합니다. Work로부터의 이물질 침입에 주의가 필요합니다.
|
W
|
스톱 밸브 개폐 확인 스위치 설치
|
스톱 밸브가 닫혀 있는 것을 알립니다.
|
|
F
|
2단 가압
(Bypass Unit 별매) |
가압 행정에서 Test압보다 높은 압력을 정해진 시간(또는 도달 압력까지) 가압하여 시간 단축을 도모합니다.
|
A
|
Filter 옵션
|
Auto Drain 설치 Air Filter
|
|
C
|
2차측 계측 방식
|
Work의 출구측 유량을 계측하여 판정하는 회로입니다.
|
K
|
대기압 센서
(F4 선택 시에만) |
고성능 대기압 센서를 탑재하여 자동으로 대기압을 확인하여 보정합니다.
|
|
CX
|
자동 CAL 체크 회로 | Master Work에 의한 감도 체크를 매회의 Test 행정에서 판정 체크합니다. |
R1
|
2단 가압용
전공 제어 커넥터 |
F 옵션에서 전공 Regulator 사양을 선택했을 경우에 지정합니다.
|
|
J1
|
US 사양 (NPT) | 모든 포트 NPT 사양 (볼 밸브 포함) |
D
|
FTP용 메모리 | FTP 기능을 사용할 수 있습니다. |
|
E 유량 Range
|
F Test 압력
|
||||||||
|
Mass Flow
|
Laminar Flow
|
||||||||
|
E 유량 Range
|
F Test 압력 범위
|
E 유량 Range
|
F Test 압력 범위
|
||||||
|
Range 기호
|
유량 범위
|
정압
|
부압
|
Range 기호
|
유량 범위
|
정압
|
부압
|
||
|
500ML
|
0 ~ 500 mL/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
10ML
|
0 ~ 10 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
2L
|
0 ~ 2 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
20ML
|
0 ~ 20 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
5L
|
0 ~ 5 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
50ML
|
0 ~ 50 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
20L
|
0 ~ 20 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
100ML
|
0 ~ 100 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
50L
|
0 ~ 50 L/min
|
10 ~ 700kPa
|
---
|
200ML
|
0 ~ 200 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
100L
|
0 ~ 100 L/min
|
10 ~ 700kPa
|
---
|
500ML
|
0 ~ 500 mL/ min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||
|
* 유량 Range는 일람표에서 선택해 주세요.
* 지정 Test압은 각 Range의 Test압 범위 내에서 지정해 주세요.
* 범위를 넘을 경우에는 상담해 주세요.
|
1L
|
0 ~ 1 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
|||||
|
2L
|
0 ~ 2 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||||||
|
5L
|
0 ~ 5 L/min
|
10 ~ 700kPa
|
-10 ~ -70kPa
|
||||||
|
10L
|
0 ~ 10 L/min
|
10 ~ 500kPa
|
-10 ~ -70kPa
|
||||||
|
G 환산온도
|
|
|
20 L
|
0 ~ 20 L/min
|
10 ~ 500kPa
|
-10 ~ -70kPa
|
|||
|
|
|
30 L
|
0 ~ 30 L/min
|
10 ~ 500kPa
|
---
|
||||
|
20 °C
|
0 °C
|
|
|
50 L
|
0 ~ 50 L/min
|
10 ~ 350kPa
|
---
|
||
|
S
|
N
|
|
|
100 L
|
0 ~ 100 L/min
|
10 ~ 200kPa
|
---
|
||

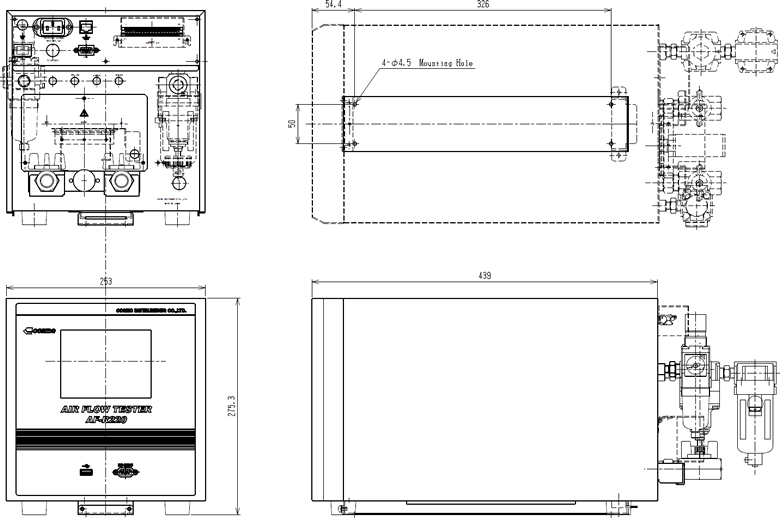

▣ 외관도
