DIGITAL MANOMETER DM-3700
본문
제품정보

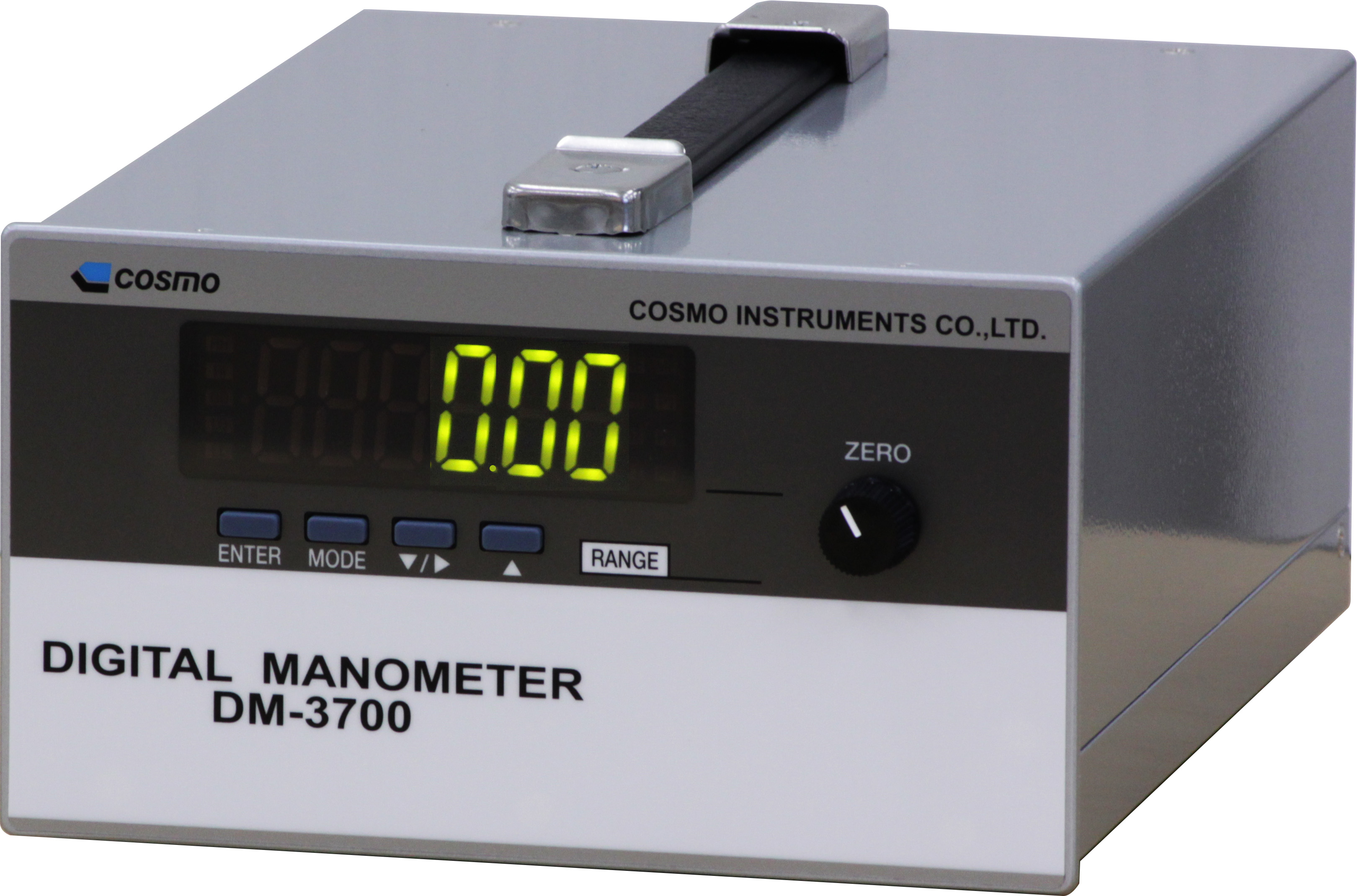

DIGITAL MANOMETER DM-3700
200Pa에서 50MPa까지 폭넓은 압력 RANGE에 대응.
뛰어난 과압 특성의 고정도 센서를 내장한 DIGITAL MANOMETER입니다.
▣ 특징
▶ 차압 · 게이지압 · 연성압 · 절대압의 다양한 센서가 준비되어 있습니다. 절대압 · 연성압은 옵션입니다.
▶ 200Pa의 미압에서 50MPa의 초고압까지 다양한 압력 RANGE에 대응합니다.
▶ COMPARATOR, AUTO ZERO, 표시 HOLD 등의 기능을 이용하여 다양한 측정을 지원합니다.
▶ TS16949에서 추천하는 ISO/IEC 17025 교정 판매도 가능합니다.
▶ 센서 외부 장착도 선택할 수 있어 피검사물과 센서 간의 배관을 짧게 할 수 있습니다.
▶ 휴대용으로도 가능하지만, 전용 고정 장치를 사용하여 고정하여 사용할 수도 있습니다.
▶ 전원은 AC100-240V 사용이 가능한 멀티 전원입니다.
▣ 기능 소개
¶ COMPARATOR 기능 (8채널 전환)
8가지의 COMPARATOR 설정이 가능합니다.(8채널)
COMPARATOR는 HH · HI · GO · LO · LL의 5접점 출력입니다.
릴레이 접점 출력입니다.
선택 채널에 대응한 램프(P1, P2, P3)가 표시 패널 우측에 점등합니다.
¶ AUTO ZERO 기능
현재의 계측값을 ZERO로 하고, 상대적인 변화를 계측할 수 있습니다.
압력 변동 등을 확인할 경우에 편리합니다.
¶ PEAK · BOTTOM HOLD 기능
상승 시의 PEAK값이나 강하 시의 BOTTOM값을 HOLD할 수 있습니다.
▣ 기능 일람
|
항목
|
내용
|
|
DIGITAL 표시
|
0000 ~ ±9999
|
|
COMPARATOR 출력
|
상하한 설정(HH, HI, LO, LL)과 GO의 5가지 설정으로 세밀한 판정 기준에 대응
|
|
8채널
|
각 채널마다 COMPARATOR 설정 가능
|
|
표시값 HOLD
|
임의의 타이밍에서 표시값 Hold가 가능
|
|
PEAK · BOTTOM HOLD
|
상승 시의 PEAK값이나 강하 시의 BOTTOM값 HOLD가 가능
|
|
AUTO ZERO 기능
|
계측점을 ZERO로 표시하고, 그 후의 압력 변화를 표시 가능
|
|
ANALOG 출력
|
압력 RANGE에 비례한 ANALOG 전압 출력을 탑재(증폭은 옵션)
|
|
DIGITAL 출력
|
BCD를 옵션으로 설정 가능. 외부 기기로의 데이터 전송 가능
|
|
KEYBOARD LOCK
|
오조작 방지를 위한 KEYBOARD 잠금 가능
|
▣ 사양
|
|
표준
|
||
|
차압
|
게이지압
|
||
|
측정 유체
|
공기 · 비부식성 기체
|
공기 · 비부식성 기체 · 액체
|
|
|
수압부 재질
|
BERYLLIUM동
|
SUS630
|
|
|
검출 방식
|
INDUCTANCE 방식
|
CAPACITANCE 방식
|
|
|
정
도
*2
|
정도
|
±0.15% of F.S. ±1digit *1
|
|
|
온도 특성 ZERO
|
±0.03% of F.S./°C
|
||
|
온도 특성 SPAN
|
±0.03% of F.S./°C
|
||
|
허용 과압
|
50kPa 미만 : F.S.의 10배
50kPa 이상 : F.S.의 5배 |
10MPa 미만 : F.S.의 2배
10MPa 이상 : F.S.의 1.5배 |
|
|
최대 라인압
|
허용 과압의 2배
|
－
|
|
|
센서 응답 속도
|
380ms 이하 (99% 응답) *3
|
110ms 이하 (99% 응답)
|
|
|
DIGITAL 표시
|
0000 ~ ±9999
|
||
|
SAMPLING TIME
|
200ms
|
||
|
COMPARATOR 출력
|
HH / HI / GO / LO / LL (RELAY 접점 출력)
|
||
|
ANALOG 출력
|
DC 1, 2, 5V 표시 대응 전압 출력 (DC 5, 10V 증폭은 옵션 대응) RIPPLE : 10mV P-P 이내
|
||
|
BCD 출력
|
옵션 (OPEN COLLECTOR, TTL)
|
||
|
전원
|
AC100 ~ 240V 멀티 전원 ±10%, 50/60Hz 1.0 A
|
||
|
사용 온도 범위
|
5 ~ 40°C
|
||
|
압력 접속 구경
|
Rc1/8
|
||
|
본체 치수
|
184(W) × 108(H) × 232(D) mm
|
||
|
질량
|
3.5 kg
|
||
|
패널 컷 치수
|
181.5(W) × 101(H) mm
|
||
*1. 외부 방적 구조일 경우, 정도는 ±0.25% of F.S.±1digit입니다.
*2. 직선성, 재현성, 히스테리시스를 포함합니다.
*3. 0 ~ 200Pa RANGE의 응답 속도는 약 540ms입니다.▣ 형식
DM-3700(A.BC.D)
형식 기호 A, B, D는 필수 항목입니다.
형식 예 : DM-3700(100KD.N.VA)
- 차압 100kPa
- 압력 센서 내장
- AC 125V 전원 케이블 3m
- 차압 100kPa
- 압력 센서 내장
- AC 125V 전원 케이블 3m
|
|
분류
|
기호
|
내용
|
|
A
|
압력 RANGE
|
|
하기 「압력 RANGE 일람」을 참조해 주세요.
|
|
B
|
센서
|
N
|
압력 센서 본체 내장 (표준)
|
|
S1
|
압력 센서 외장
|
||
|
S2
|
외장 방적 구조 (게이지압 타입만) *1
|
||
|
C
|
센서 케이블 길이
|
L1
|
3m (표준)
|
|
LX1
|
1m
|
||
|
LX5
|
5m
|
||
|
LX10
|
10m
|
||
|
BCD
|
D1
|
오픈 컬렉터
|
|
|
D2
|
TTL 출력
|
||
|
ANALOG 출력 증폭
|
F1
|
ANALOG 출력 F.S.5V
|
|
|
F2
|
ANALOG 출력 F.S.10V
|
||
|
표시 자릿수
|
Q
|
최소 표시 자릿수 변경 (1이 포함되는 RANGE만) *2
|
|
|
패널 마운트 브래킷
|
P
|
패널 마운트 브래킷
|
|
|
D
|
전원 케이블
(표준 부속) |
VA
|
AC 125V 전원 케이블 3m
|
|
VE
|
AC 250V 전원 케이블 2m
|
||
|
VK
|
AC 250V 전원 케이블 2 m (중국용)
|
||
|
*1 S2일 경우, 정도는 ±0.25％ of F.S.±1digit입니다.
*2 ANALOG 출력은 10V로 증폭됩니다.
|
|||
▣ 압력 Range
|
표준
|
||||||
|
RANGE 기호
|
센서
|
계측 범위
|
RANGE 기호
|
센서
|
계측 범위
|
|
|
2PD
|
차압
|
0 ~ 200 Pa
|
5MG
|
게이지압
|
0 ~ 5 MPa
|
|
|
5PD
|
차압
|
0 ~ 500 Pa
|
10MG
|
게이지압
|
0 ~ 10 MPa
|
|
|
1KD
|
차압
|
0 ~ 1 kPa
|
20MG
|
게이지압
|
0 ~ 20 MPa
|
|
|
2KD
|
차압
|
0 ~ 2 kPa
|
50MG
|
게이지압
|
0 ~ 50 MPa
|
|
|
5KD
|
차압
|
0 ~ 5 kPa
|
V2PD
|
부압 차압
|
-200 Pa ~ 0
|
|
|
10KD
|
차압
|
0 ~ 10 kPa
|
V5PD
|
부압 차압
|
-500 Pa ~ 0
|
|
|
20KD
|
차압
|
0 ~ 20 kPa
|
V1KD
|
부압 차압
|
-1 kPa ~ 0
|
|
|
50KD
|
차압
|
0 ~ 50 kPa
|
V2KD
|
부압 차압
|
-2 kPa ~ 0
|
|
|
50KG
|
게이지압
|
0 ~ 50 kPa
|
V5KD
|
부압 차압
|
-5 kPa ~ 0
|
|
|
100KD
|
차압
|
0 ~ 100 kPa
|
V10KD
|
부압 차압
|
-10 kPa ~ 0
|
|
|
100KG
|
게이지압
|
0 ~ 100 kPa
|
V20KD
|
부압 차압
|
-20 kPa ~ 0
|
|
|
200KG
|
게이지압
|
0 ~ 200 kPa
|
V50KD
|
부압 차압
|
-50 kPa ~ 0
|
|
|
500KG
|
게이지압
|
0 ~ 500 kPa
|
V50KG
|
부압 게이지압
|
-50 kPa ~ 0
|
|
|
1MG
|
게이지압
|
0 ~ 1 MPa
|
V100KD
|
부압 차압
|
-100 kPa ~ 0
|
|
|
2MG
|
게이지압
|
0 ~ 2 MPa
|
V100KG
|
부압 게이지압
|
-100 kPa ~ 0
|
|
|
연성압
|
||||||
|
RANGE 기호
|
센서
|
계측 범위
|
RANGE 기호
|
센서
|
계측 범위
|
|
|
X2PD
|
차압
|
0 ~ ±200 Pa
|
X50KD
|
차압
|
0 ~ ±50 kPa
|
|
|
X5PD
|
차압
|
0 ~ ±500 Pa
|
X50KG
|
게이지압
|
0 ~ ±50 kPa
|
|
|
X1KD
|
차압
|
0 ~ ±1 kPa
|
X100KD
|
차압
|
0 ~ ±100 kPa
|
|
|
X2KD
|
차압
|
0 ~ ± 2kPa
|
X100KG
|
게이지압
|
0 ~ ±100 kPa
|
|
|
X5KD
|
차압
|
0 ~ ± 5kPa
|
X200KG
|
게이지압
|
-100 ~ 200 kPa
|
|
|
X10KD
|
차압
|
0 ~ ± 10kPa
|
X500KG
|
게이지압
|
-100 ~ 500 kPa
|
|
|
X20KD
|
차압
|
0 ~ ± 20kPa
|
|
|||
|
폐사 제품은 부압 측의 최저 교정 포인트를 -90kPa까지로 하고 있으므로 보증 범위 또한 -90kPa까지입니다.
|
||||||

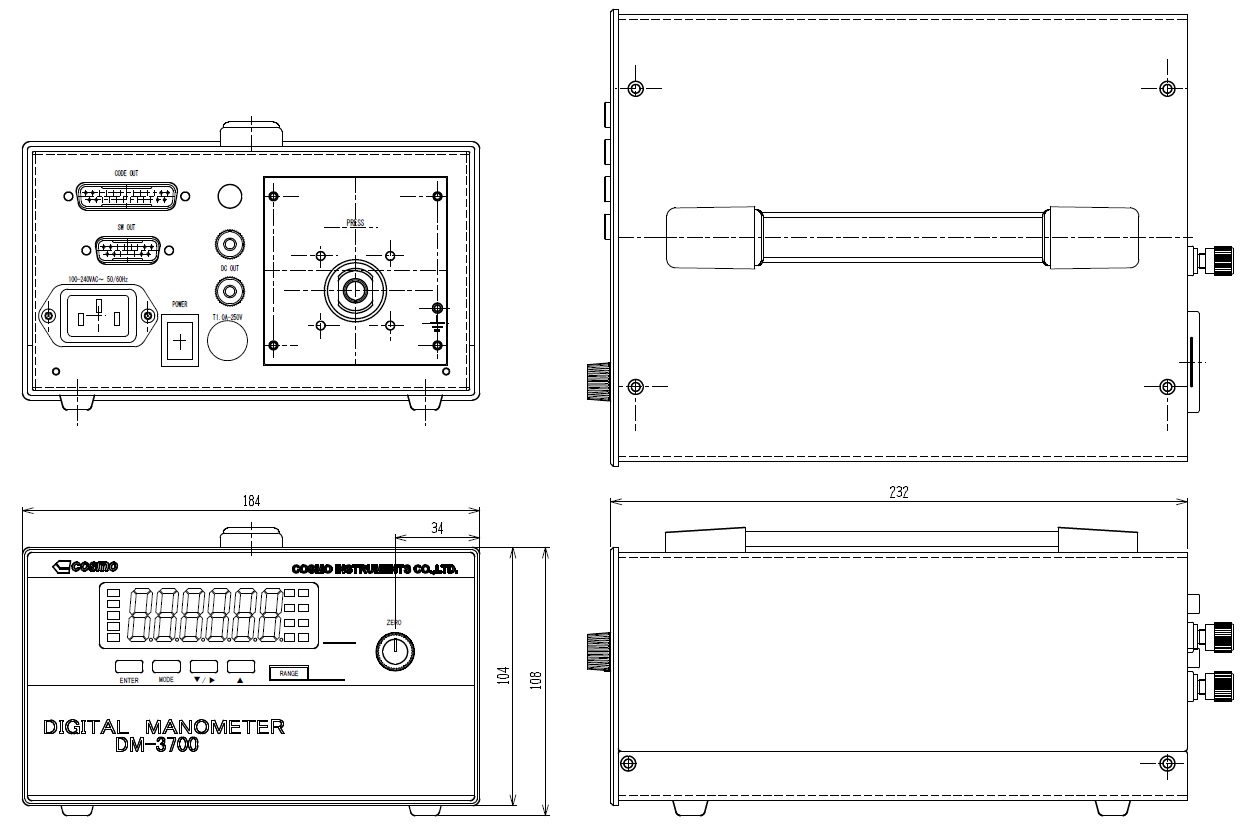

▣ DM-3700 외관도
