미소용적 전용 LS-R740SS
본문
제품정보
미소용적 전용 AIR LEAK TESTER LS-R740SS
미소용적 검사물을 고감도로 검사하는 Tester입니다. 검사물을 지그에 올려 놓고 압력을 검사물 내부에 공급한 후, 누설에 의한 압력변화를 계측합니다.
▣ 특징
▶ 아이콘 표시로 직관적인 조작이 가능하여 누구라도 손쉽게 사용 가능
▶ Test압, 차압(Leak량) 파형 모니터 기능
▶ Work의 Noise 영향을 보정하여 Test 시간을 단축할 수 있습니다.
▶ 표시언어 변경 기능(영어, 일본어, 중국어)
▶ USB 포트를 통해 간단히 데이터 수집
▶ 센서부를 대상 캅셀의 가까이에 설치
▣ 사양
|
차압
|
분해능
표시범위 정도 보증범위 센서 과압 표시정도 |
0.1 Pa
±999.9 Pa ±1000 Pa 5 MPa ±2.5% of rdg ±1Pa, 단, 50Pa 이하 ±2Pa |
|||
|
표시단위 *1
|
Test압
|
kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
|
|||
|
Leak량
|
Pa, kPa, mL/s, mL/min, L/min, Pa·m3/s, E-3 Pa·m3/s, Pa/s, Pa/min, *Pa/s, *Pa/min (mmH2O, inH2O, mmHg, in3/min, in3/d, ft3/h)
|
||||
|
K(Ve)
(Leak 계수)
|
mL, L (in3, ft3) | ||||
|
Leak량 표시
|
4자릿수 Sampling Rate : 10회/초
|
||||
|
Leak Limit (표준)
|
±999.9 Pa 이하
|
||||
|
채널수
|
32 (0 ~ 31 ch)
|
||||
|
타이머 설정
|
999.9 초 (분해능 0.1초)
|
||||
|
전원 (Power)
|
AC100 - 240V ±10 %, 50/60Hz, 70VA max
|
||||
|
Test압원 (Pressure source)
|
Clean Air를 사용. 원압은 Test압 및 Pilot압보다 높은 압력이 필요
|
||||
|
Pilot압원 (Pilot Pressure)
|
설치되어 있는 Pilot압용 Filter Regulator로 설정 : 설정범위 400 ~ 700kPa
|
||||
|
배관 접속구경
|
Ф6mm One Touch Joint : Pilot압, Test압
특수 Joint : Work 배관, Master 배관
|
||||
|
CPU
|
SH-2A 144MHz DRAM 8MB
|
||||
|
LCD/TP
|
3.5인치 컬러액정 320×240 Dot (QVGA)
|
||||
|
환경온도
|
사용온도 : 5 ~ 45°C 보존온도 : -20 ~ 60 °C
|
||||
|
습도
|
80% RH 이하, 단, 결로 없을 것.
|
||||
|
질량
|
Controller 약 2.6kg 공압 Unit(LUA-231) 약 4.4kg
|
||||
|
시리얼통신 RS232C 준거
(D-sub 9Pin)
|
I/F 고정길이 출력
ID/F 고정길이 출력
|
Leak 데이터 외에 설정값도 동시에 출력됩니다.
|
|||
|
T/F 고정길이 출력
|
Leak 데이터만 출력
|
||||
|
기타
|
특수사양 포맷
|
||||
|
USB 포트
|
데이터 출력
|
판정, Leak값, Test압력, CH#, 시간 등
|
|||
|
설정값 출력
|
모든 설정화면의 설정값
|
||||
|
계측설정의 백업, 시스템 전체의 백업, 소프트웨어의 업데이트
|
|||||
|
표준 설치품 및 부속품
|
Pilot압용 Filter Regulator, Quick 설치도구, Control I/O 커넥터, 전원코드, 검사성적서, Traceability 관계서류, 취급설명서 CD
|
||||
|
환경특성
(IEC 61010-1) |
과전압 카테고리 II
오염도 2 설치고도 2000m 이하 |
보호클래스 I
사용장소 : 실내 |
|||
1. SI단위 사양에서는 ( ) 단위는 설정할 수 없습니다.

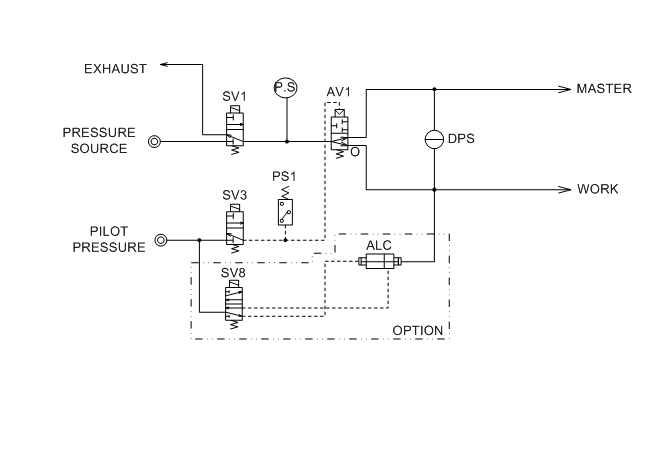

▣ 공기회로도
▣ 형식분류
LS-R740SS-A B C D E
|
A
|
계측회로
|
Y회로
|
Y
|
Tester 내용적을 최소화한 검출회로
|
|
B
|
Test압
|
저압용
|
L
|
사용범위 10 ~ 100 kPa
|
|
중압용
|
M
|
사용범위 50 ~ 500kPa
|
||
|
부압용
|
V
|
사용범위 -5 ~ -100 kPa
|
||
|
C
|
옵션
|
ALC 0.1
|
K01
|
용적변화 범위 0~0.1mL
|
|
ALC 0.01
|
K001
|
용적변화 범위 0~0.01mL
|
||
|
CAL포트 설치
|
JX
|
Leak Master 설치 가능
|
||
| 패널마운트 | P | Controller가 패널마운트 사양이 됩니다. | ||
| D | 센서감도 | Ks=0.005mL/kPa | KX1 | 표준 |
| Ks=0.0025mL/kPa | KX05 | 옵션 | ||
| E |
케이블
길이 지정
|
Unit간 케이블 3m
|
S3
|
표준
|
|
Unit간 케이블 5m
|
S5
|
옵션
|
||
|
Unit간 케이블 10m
|
S10
|
옵션
|
▣ 외관도

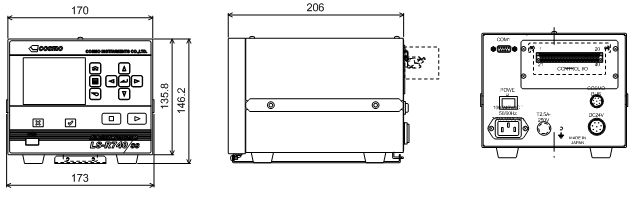

¶ CONTROLLER

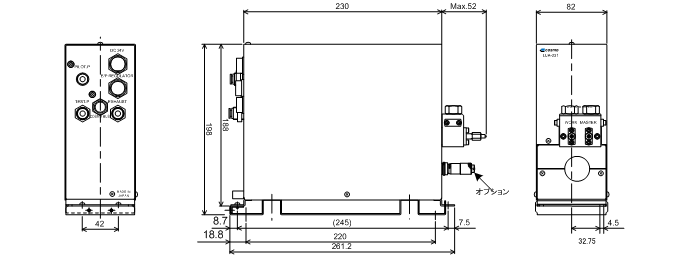

¶ 공압 UNIT
